高炉炼铁照明灯具选择

发布时间:2019-8-15 9:04:09 浏览次数:2102

1）、高炉区域，高炉厂房高度一般为30-40米，而高炉本身高度为80-100米，因此超出的一部分是在户外。在高炉厂房内的照明分为两部分，一个是厂房的顶棚照明、一个是炉身照明。在顶棚照明中，靠近炉身的地方因为温度较高，因此在距离炉口前约20米内不应采用顶棚灯具应该采用远距离泛光投光类灯具，20米以外区域可选择顶棚灯具。在该区域推荐使用RGFL239系列灯具（250W-400W）吊顶安装配合RGGL260（250-400W）系列灯具对炉前进行远距离照射；
2）、炉身照明，炉底部分从厂房底部到大约炉身10米处。因为炉底部分为重点工作区，而该区域环境温度高，水汽重（频繁用水枪冲洗渣车及工作器具降温），因此在该区域附近是无法安装灯具的，所以此处的照明均采用较远距离的泛光照明。此处推荐使用RGFL236（250-400W）系列灯具安装方式采用壁式或座式安装；

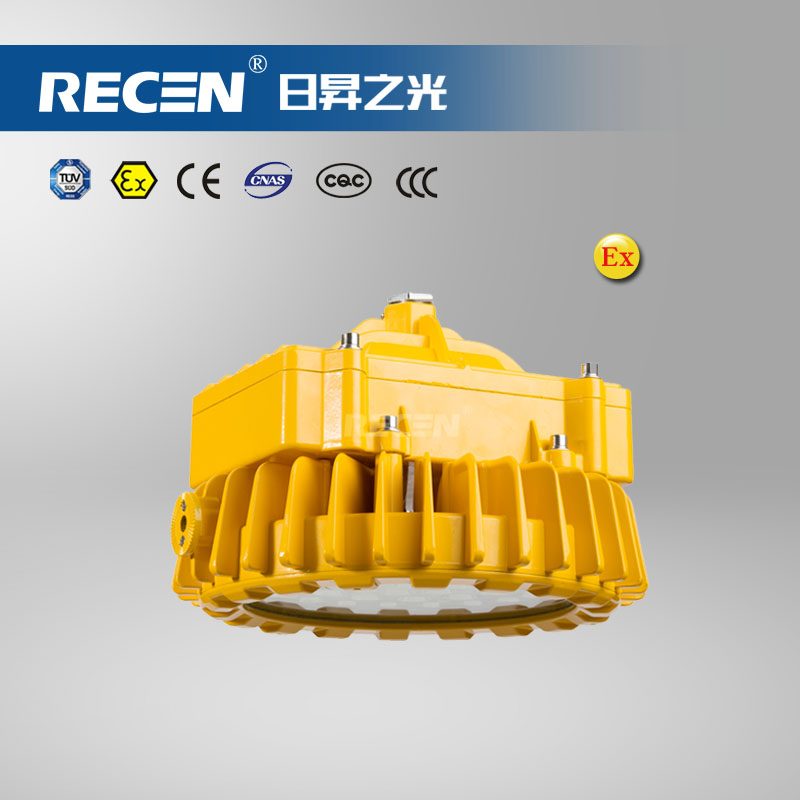

　在炉身10米到厂房顶部部分区间，该区域环境温度高、水汽重、有易燃易爆气体，因此在这个区间应该使用散热性能好的防爆平台灯具，推荐使用RFBL165 系列防爆灯具（70W-150W）。
　炉身照明户外部分，该部分属于一般户外镂空平台照明，该部分推荐使用PF02,PF03系列灯具（70W-150W），立杆安装。
3）、热风炉热风炉为户外镂空钢架平台，平台上多为管道。该区域环境比较简单，为单纯的户外平台，在该区域的灯具均为立杆式安装，推荐灯具RGPL229系列灯具（70W-150W）。
4）、除尘车间，电除尘区域属于比较简单的户外类型，区域粉尘大。因此在该区域必须选用三防灯具，推荐RGPL229系列灯具（70W-150W），底部采用吸顶吸壁安装，中间及顶层采用立杆式安装。
5）、布袋除尘也属于户外镂空钢架平台，但是该区域比较特殊，从底部的荒煤气入口平台到顶部的净煤气出口平台部分属于防爆区域。净煤气平台以上为非防爆区域。布袋除尘除底部灯具需要吸壁安装外，其他层灯具均为立杆式安装。推荐防爆平台区域使用平台灯RFBL165系列防爆灯具（70W-150W），非防爆区域使用PF02，PF03系列灯具（70W-150W）。
6）、除渣区域，其主要区域有红渣区域、渣处理皮带。红渣区域属于高温的户外区域，在该区域附近是不适合安装灯具，因此在该区域的照明为远距离泛光照明。在该区域应选用RGFL239（250-400W）系列灯具。
渣处理皮带是将水冷过的红渣运输到渣场的环节，因此皮带上水汽较大，所选光源必须穿透性好，此处灯具使用RGPL229系列灯具（70W-150W）灯具护栏式立杆安装。

7）、铁水运输，铁运线区域，该区域是将高炉里的铁水倒入鱼雷铁水罐的环节，此处温度非常高，此处工作主要靠电脑操作，周围摄像头分布密集。因此，在此处安装灯具一定要从照度和安装角度等方面综合考虑，不能直对摄像头。此处建议顺着摄像头的方向安装RGFL236（250-400W）系列灯具
